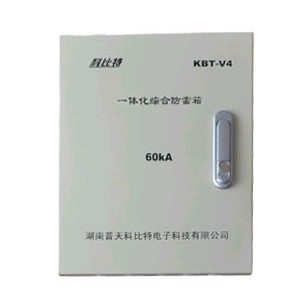

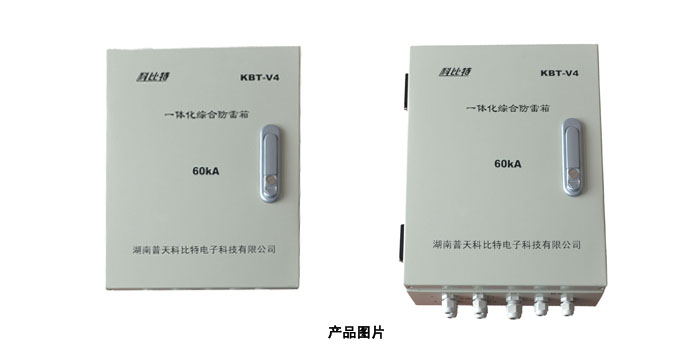

一体化综合防雷箱

※KBT-C485D价格热线13874906936

※产品型号：KBT-C485D

产品简介：

一体化综合防雷箱是依据GB50340-2004、GB/T18802-2002、GB/T18802.21-2004以及YD/T1235.1-2002和YD/T1542-2006标准设计制造，主要用于通信直放站、广电光接点、安防监控系统等户外设备的电源系统、信号系统及光纤光缆线路的防雷电感应和浪涌保护。箱体防护等级为IP65，适合户外安装，具备防水、防尘、防紫外线等功能；安装方式灵活多变，既可以抱箍安装在立杆任何位置，也可以挂墙安装，使用方便简单，安全可靠。

主要特点：

1.       一体化综合防雷箱电源防护、信号防护及等电位接地于一体；

2.       电源采用B+C级串联式保护方式，具有电源第一、第二两级或第二、第三两级雷击电磁脉冲保护；两级之间有退耦电路以达到雷电流能量在前后两级之间的匹配，能够有效地将雷击过电压限制在各种设备能承受的脉冲过电压范围内；

3.       内置视频信号或天馈线路的防雷器，以保证同轴电缆线上感应到的雷电流在进入设备之前便经该防雷器泄放入地，对放大器进行防雷保护；同轴接口灵活配置，可以选配BNC、F、TNC、N等接口；

4.       内置三组接地排：“防雷接地排”、“保护接地排”、“工作接地排”，使光接点的接地更加规范、清晰。

技术参数：

名称

编号

规格

接口

频率（功率）

插入损耗（dB）

标称通流容量（KA）

最大通流容量（KA）

工作电压（V）

限制电压（V）

保护水平（V）

保护对象

产品尺寸（mm）

一体化综合防雷箱

193-1

电源B级

输入：空气开关 输出：UK35接线端子

≤10KW

/

60

100

250

/

<2000

串联式、电箱电源

100×286×380

电源C级

/

20

40

250

/

<1500

信号部分

BNC、F、TNC、N

0-2.0GHZ

≤0.2

10

20

6-24

<100

/

视频信号 天馈信号

安装及应用：

1.       电源防雷器应串联安装在被保护的电源线路上，认准防雷器输入/输出接口标识。输入接外线、输出接被保护设备；

2.       信号防雷器安装前清认准备接口和连接方式；串联安装在被保护设备的线路上；

3.       防雷接地应符合防雷规范要求，接地线尽可能粗短；

4.       安装或拆卸防雷器时必须先断开电源，严禁带电操作；

5.       本设备适合室外安装，安装方式可选抱箍安装和挂墙安装。
